UI学习第二课:透视

如果想让自己画的画不变形,看起来不别扭,就需要掌握一点透视的基础。

一、透视的常用术语

视平线:就是与画者的眼睛平行的水平线。

心点:就是画者眼睛正对着的视平线上的一点。

视点:就是画者眼睛的位置。

视中线:就是视点与心点相连,与视平线成直角的线。

消失点:就是与画面不平行的成角物体,在透视中伸远到视平线心点两旁的消失点。

天点:就是近高远低的倾斜物体,消失在视平线以上的点。

地点:就是近高远低的倾斜物休,消失在视平线以下的点。

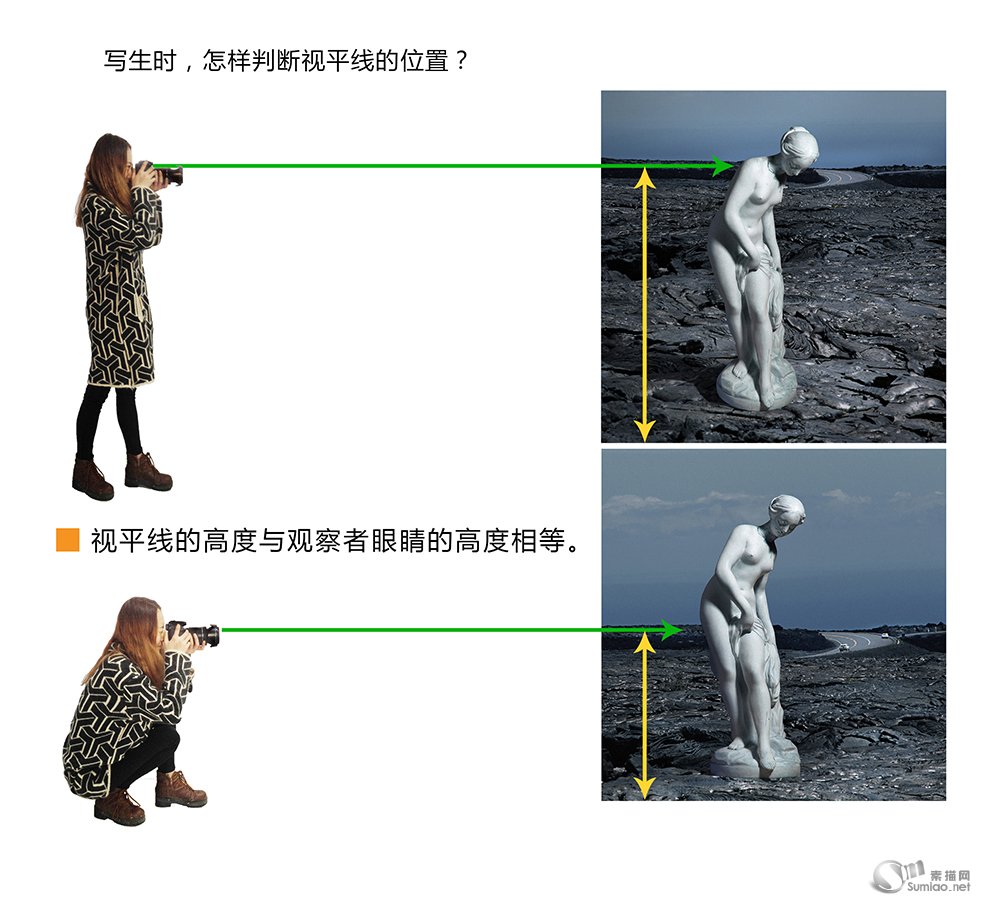

怎么判断视平线的位置?


二、透视的类型

透视有三种:平行透视、成角透视、圆饼透视。

平行透视:平行透视也叫一点透视,即物体向视平线上某一点消失。

成角透视:成角透视也叫二点透视,即物体向视平线上某二点消失。

散点透视:散点透视也叫多点透视,即不同物体有不同的消失点,这种透视法在中国画中比较常见。但是也归在成角透视里面。

圆饼透视:圆面高于或低于视平线呈为椭圆,与视平线等高呈一直线。

1、一点透视

当立方体的六个面中,有一个面与画者的位置呈平行状态时,画者所看到的是它面产生的透视变化。当水平位置的直角六面体有一个面与画面平行,其消失点只有一个(即主点)的画面叫一点透视。

一点透视的特点:

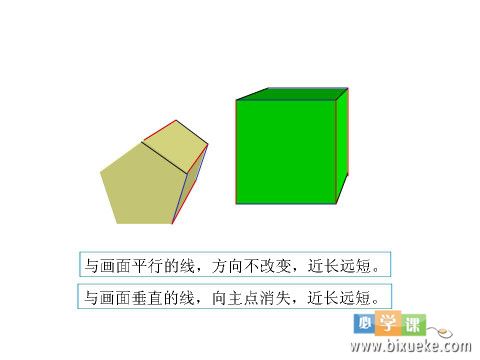

      (1)平行画面的平面保持原来的形状;平行画面的轮廓线方向不变,没有灭点。水平的保持水平,直立的仍然直立。

      (2)与画面不平行的轮廓线垂直于画面,是变线,这些变线集中消失于一点即主点。

 一点透视的透视规律:

      (1)平行透视只有一个主向灭点:主点。

      (2) 平行直角六面体在一般状况下能看到三个面,在特殊情况下,只能看到 两个面或一个面。

一点透视的构图特点 :

      一点透视具有整齐对称、庄重严肃、一目了然、平展稳定、层次分明,场景深远的特点。

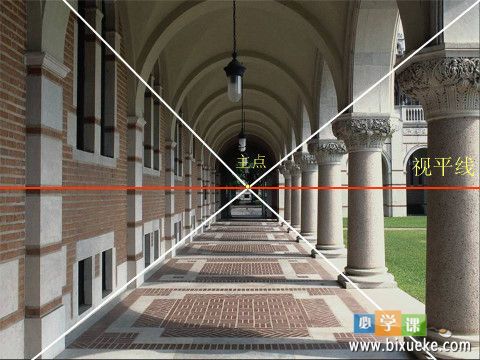

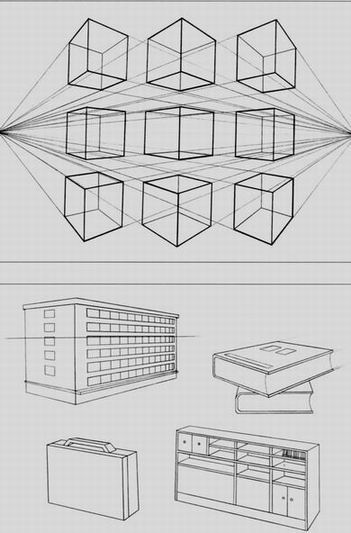

一点透视效果图如下:

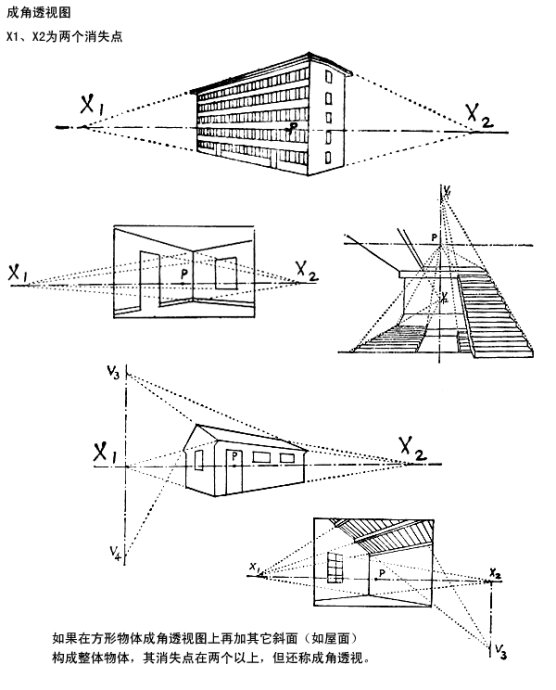

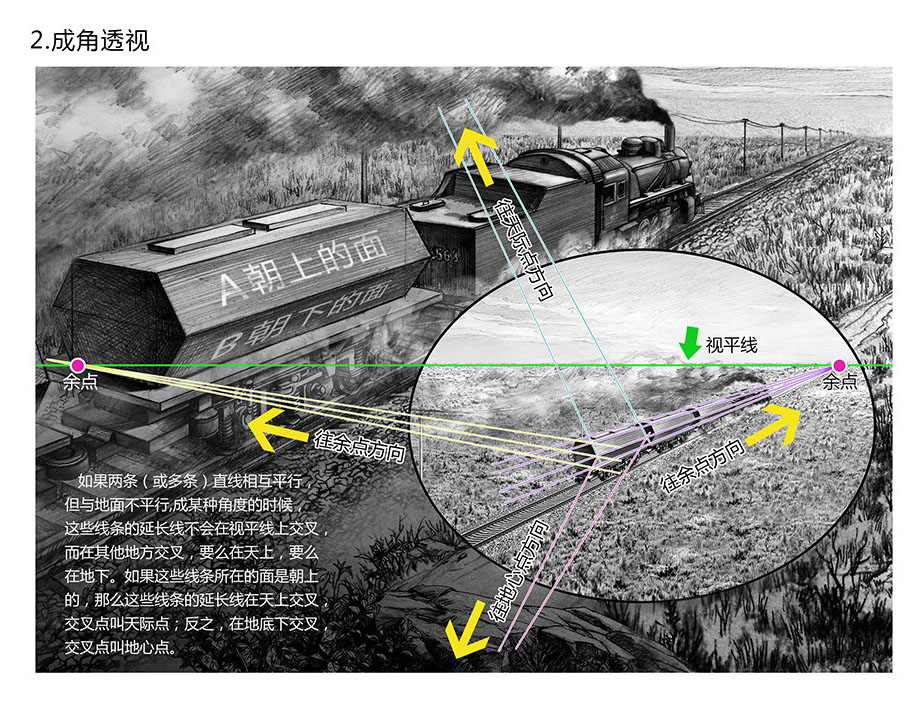

2、二点透视,也称之为成角透视。

当立方体与地面保持垂直,而与画面成角度时,这种透视称之为成角透视。

成角透视有向两边消失而形成的两个消失点,所以又称为两点透视。



如图所示,简单地说,每个面都有一个消失点,但是各个消失点并不是同一个点,这个取决于我们看物体的角度问题,两点的时候就要考虑向左向右方向的远近变化。

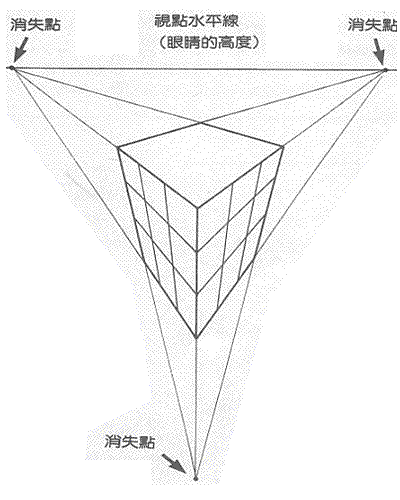

如果还有向上或者向下的消失点,则会出现天点和地点。

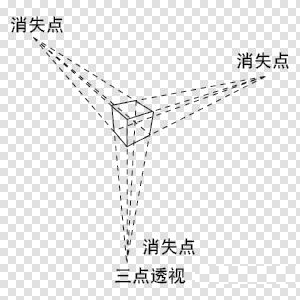

出现了天点和地点的也可以叫三点透视,或者倾斜透视。

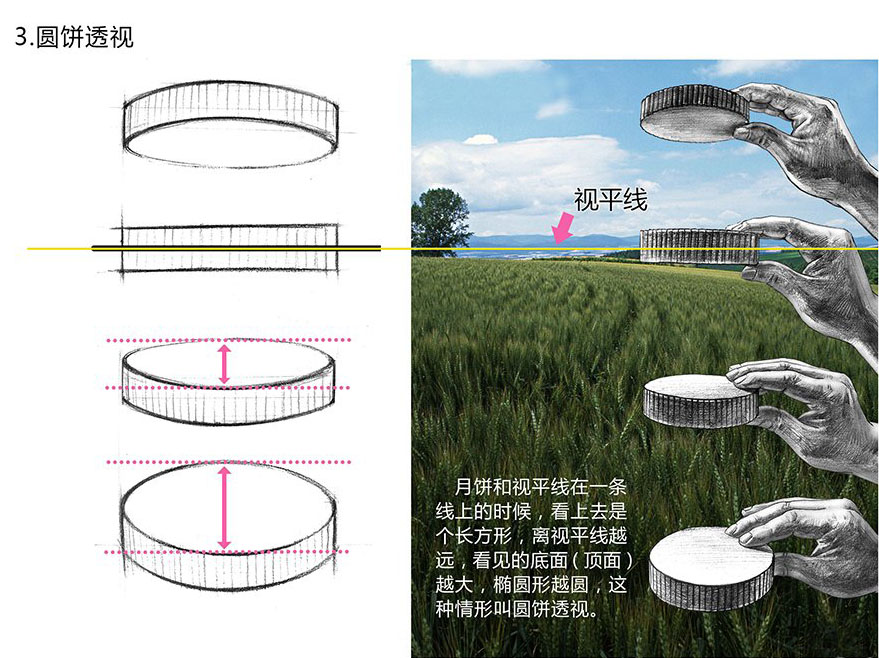

3、圆饼透视。

圆饼透视:圆面高于或低于视平线呈为椭圆,与视平线等高呈一直线。当圆形和地面平行时,其透视规律表现为离视平线越远,其圆弧弯曲度越大,圆形则近大远小,当圆形与地面垂直时,离主点越远的圆形,其圆弧度越大,圆形也是近大远小,一切圆形都可以从正方形的透视变化规律中找到圆心和直径,并以此为圆形透视变化找到依据。

圆饼透视.jpg四、透视需要遵循的一些规则

1、近大远小:近大远小是视觉自然现象,正确利用这种性质有利於表现物体的纵深感和体积感,从而在二维的画面上来表现出三维的体积空间。

2、近实远虚:由於视觉的原因,近处的物体感觉会更清晰,而远处的物体感觉会有些模糊,这一现象在绘画中也经常用来表现物体的纵深感。事实上,在绘画过程中,往往会对近实远虚更加以强调。(另外应注意的是:并非在所有的绘画过程中都遵守"近实远虚"这一规则,在一幅作品中主与次的关系往往更为重要,主体物的实和次体物的虚是更好的视觉导向,这也是艺术优於现实的取舍和区别。

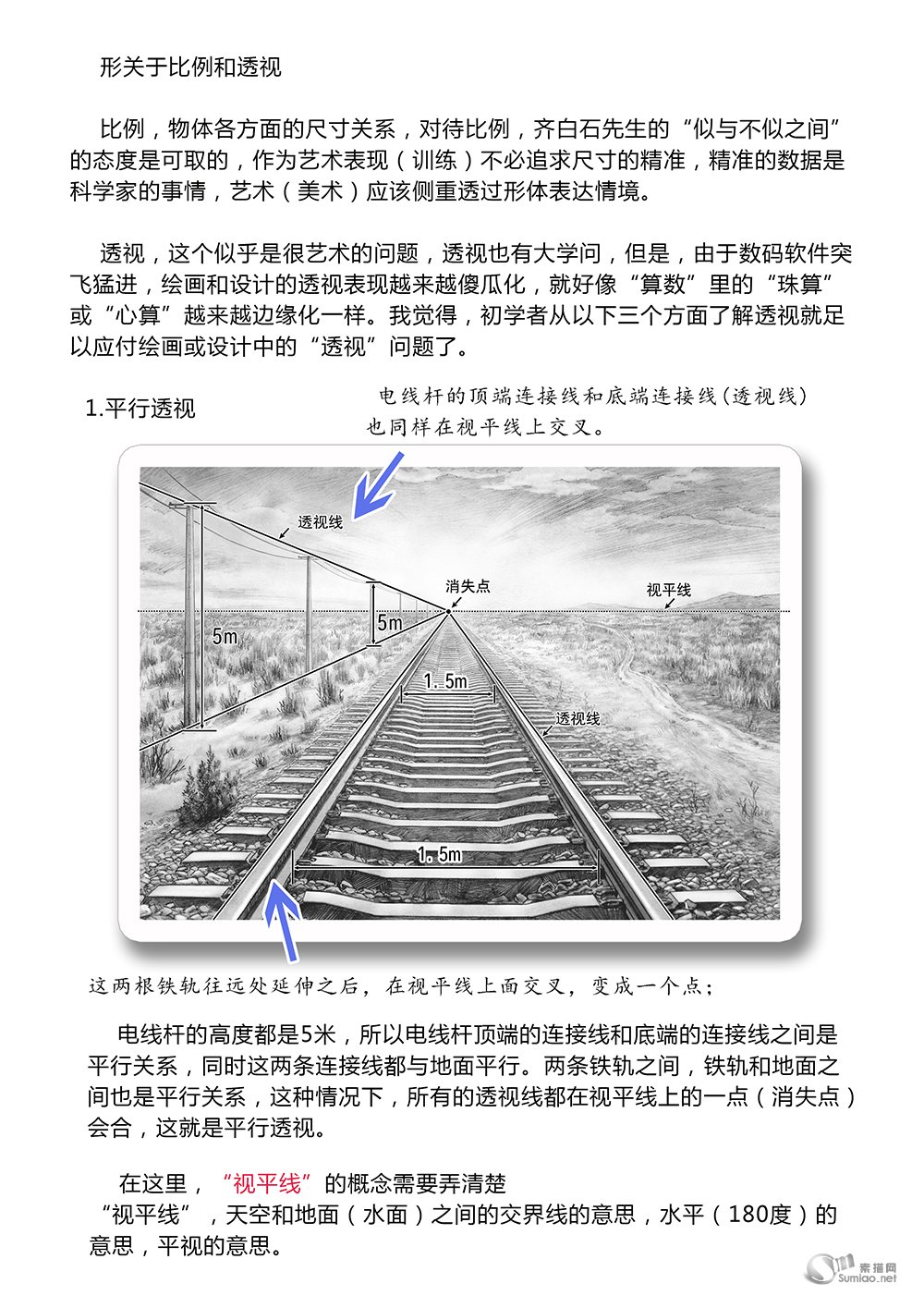

3、近宽远窄。例如下图的立方体透视图近处的那个边就比远处的边宽。还有你站在铁路中间往远处看是不是铁路会越来越窄。

4、近长远短。离视觉近的线段要长一些,离视觉远的线段短一些。

5、近疏远密。一首诗句可以表明。“天街小雨润如酥,草色遥看近却无,最是一年春好处,绝胜烟柳满皇都。”

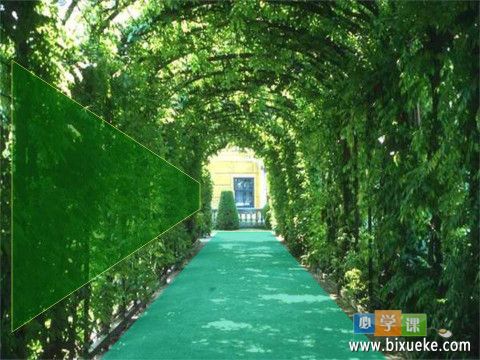

近高远低

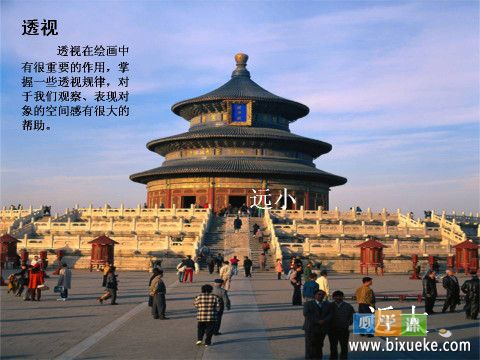

近大远小

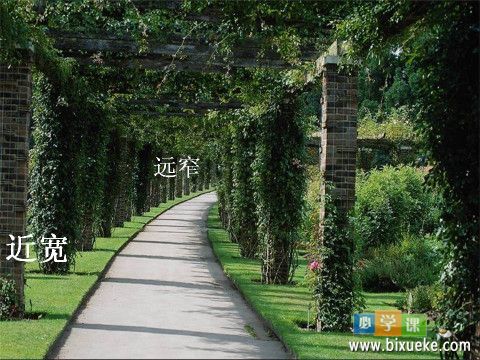

近宽远窄


近长远短


作业安排:

完成下面几何体的绘制:
